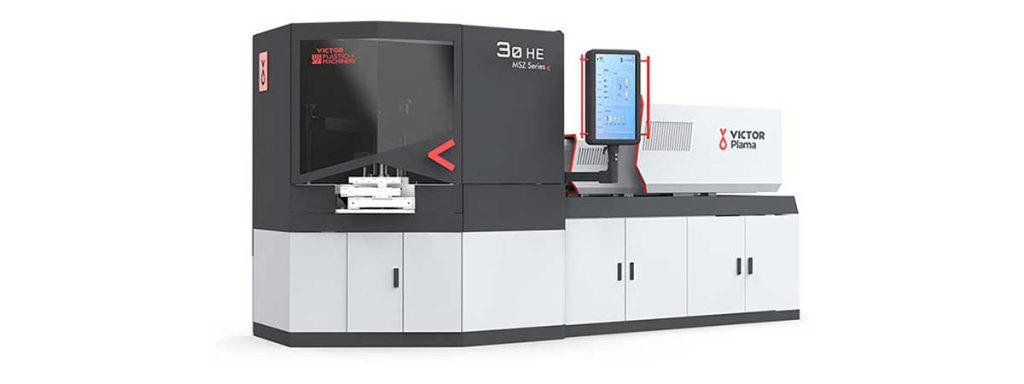

MSZ30 混合式注吹成型机

江苏维达机械有限公司

技术特点

卧式注射:塑化稳定,操作方便
单横梁锁模结构,拆卸模具更方便
伺服驱动,可实现节能25-45%
大容量模具安装尺寸,产量更高
气动翻转,安全洁净

选配

电预塑,可实现同步预塑
直线导轨射台,阻力小,精度高
电动脱模翻转,节能洁净
电动回转,回转定位精度高

应用领域

江苏维达机械有限公司
药瓶
江苏维达机械有限公司
新冠测试容器
江苏维达机械有限公司
药用冲洗器
江苏维达机械有限公司
洗发水瓶
江苏维达机械有限公司

夹紧件

横梁双缸平衡锁模系统,快速开合模同时保证分布均匀

江苏维达机械有限公司

旋转机构

独特的旋转机构设计,并配备自动润滑系统,确保旋转精度始终如一。

江苏维达机械有限公司

注塑组件

替代高效塑化混合螺杆,优化注射单元,提高注射稳定性和精度

江苏维达机械有限公司

液压系统

配备电液伺服系统,机器运行平稳,噪音低,响应高,节能25%~45%

江苏维达机械有限公司

旋转机构

独特的旋转机构设计,并配备自动润滑系统,确保旋转精度始终如一。

加工原理

注塑吹瓶机是一种特殊设计的带有旋转三工位分度器的机器,在进行注射后,坯料将被送到下吹工位,然后被剥离以进行下一步处理,如清洗或输送机所需的填充。 适用于PE, PP, PS, SAN, EVA, COC, PEEK, TPU PETG, PET等材质,瓶容量从lml-I000ml不等。lBM瓶口完美,瓶身厚度和重量严格,适用于医药、化妆品、家居、食品包装工业等高品质包装。

江苏维达机械有限公司

主要技术参数

注射机构UnitMSZ30
螺杆直径mm40 45
螺杆长径比 23:1 23:1
最大注射量(HDPE)g190 241
螺杆转速rpm10-225
机筒加热功率KW8.3
合模系统
注塑锁模力KN292
吹塑锁模力KN46.7
最大模板尺寸mm400×270
最小模具厚度mm180
模具加热功率KW3
脱模系统
脱模行程mm220
空运转时间sec3.5
驱动系统
驱动电机KW15
系统压力Mpa15
制品尺寸范围
制品容积ml5-800
制品高度mm≤190
制品直径mm≤100
其他
压缩空气压力Mpa1.0
压缩空气排量m³/min≥0.7
冷却水流量m³/h3
额定总功率(含模具加热)KW26.3
设备尺寸M3.56×1.25×2.25
设备净重ton4.0
