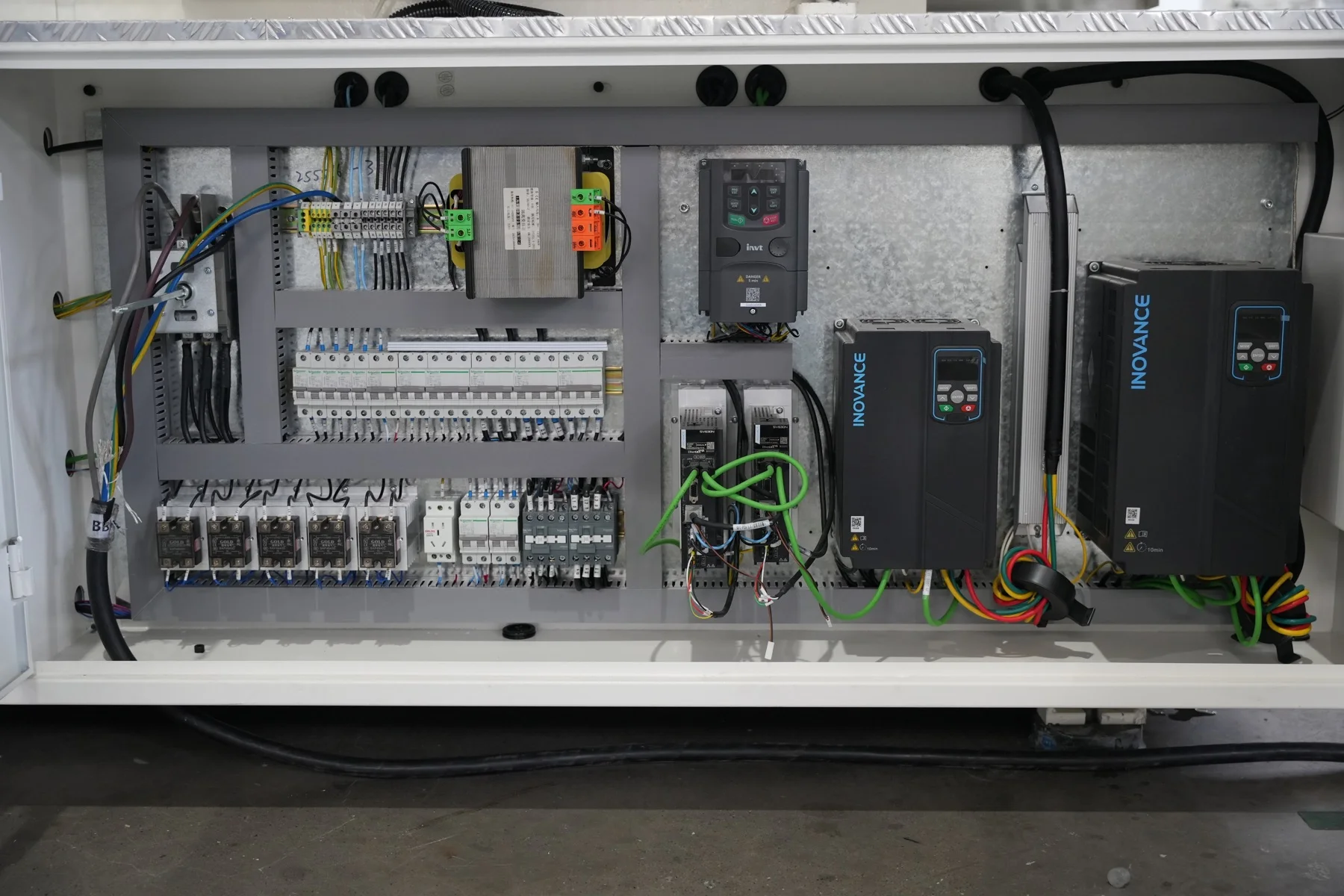

Electrical Cabinet
电气控制柜
分区布线与伺服驱动配置，便于维护并保障长期稳定运行。
稳定运行便于维护

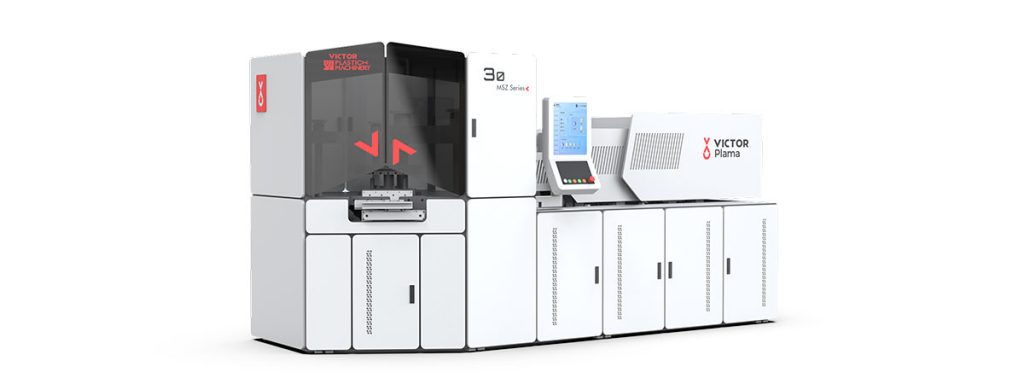

IBM MACHINE SERIES
MSZ30
注吹中空成型机
卧式注射保证塑化稳定，单横梁锁模结构让模具拆装更方便，变量泵控制降低用电，并以更大的模具安装空间支持高效量产。
POSITIONING
- 定位
- 小容量精密容器
- 适用产品
- 药瓶 / 滴眼液瓶 / 样品瓶
- 优势
- 稳定可靠 / 快速换模
- 推荐场景
- 标准化批量生产
01

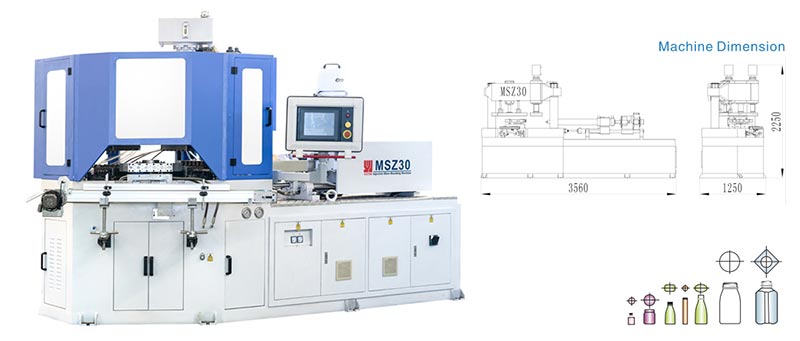

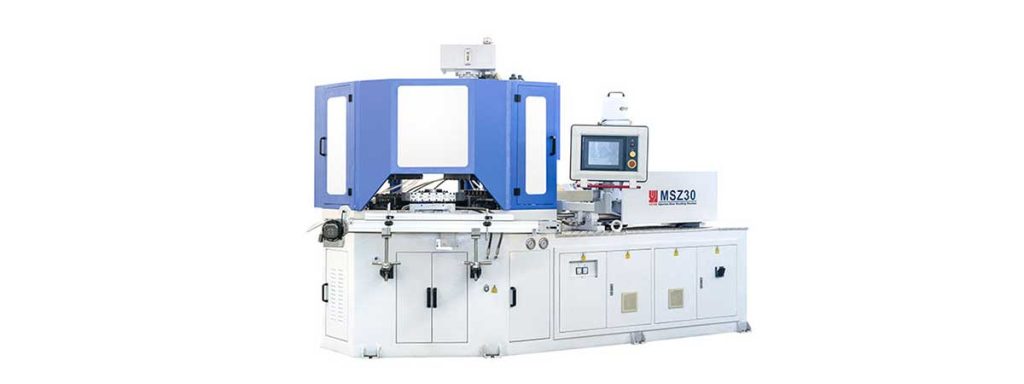

MSZ30 整机MACHINE
TECHNICAL DATA
技术参数
以实际项目配置和确认图纸为准
| 注射机构 | Injection system | Unit | MSZ30 | |
|---|---|---|---|---|
| 螺杆直径 | Screw diameter | mm | 40（标配） | 45 |
| 螺杆长径比 | Screw L/D | L/D | 23:1 | 23:1 |
| 最大注射容积 | Shot volume | cm³ | 200 | 254 |
| 最大注射量 | Injection weight | g | 190 | 241 |
| 螺杆转速 | Max. screw speed | rpm | 10–225 | |
| 机筒加热功率 | Heating capacity | kW | 9.6 | |
| 电热控制区 | No. of heating zones | Qty | 3+N | |
| 合模系统 | Clamping system | |||
| 注塑锁模力 | Clamping force of preform | kN | 323.2 | |
| 吹塑锁模力 | Clamping force of blowing | kN | 46.7 | |
| 开合模行程 | Opening stroke of mould platen | mm | 120 | |
| 转台提升高度 | Lifting height of rotary table | mm | 65 | |
| 最大模板尺寸 | Max. platen size (L×W) | mm | 400 × 270 | |
| 最小模具厚度 | Min. mould thickness | mm | 180 | |
| 模具加热功率 | Mould heating capacity | kW | 3 | |
| 脱模系统 | Stripping system | |||
| 脱模行程 | Stripping stroke | mm | 220 | |
| 空运转时间 | Dry cycle time | sec | 3 | |
| 驱动系统 | Drive system | |||
| 驱动电机（油泵） | Drive motor (oil pump) | kW | 12 | |
| 系统压力 | System pressure | MPa | 14 | |
| 制品尺寸范围 | Product dimensions | |||
| 制品容积 | Product volume | ml | 5–800 | |
| 制品高度 | Product height | mm | ≤ 190 | |
| 制品直径 | Product diameter | mm | ≤ 100 | |
| 其他 | Utilities & dimensions | |||
| 压缩空气压力 | Compressed air pressure | MPa | 1.0 | |
| 压缩空气排量 | Compressed air consumption | m³/min | ≥ 0.8 | |
| 冷却水流量 | Cooling water flow | m³/h | 3 | |
| 额定总功率（含模具加热） | Rated total power | kW | 25.6 | |
| 设备尺寸 | Machine dimensions | m | 3.56 × 1.25 × 2.25 | |
| 设备净重 | Machine net weight | t | 4.0 | |
MACHINE DETAILS
设备部件细节
从核心执行机构到控制系统，关键部件围绕连续生产的稳定性与维护效率配置。

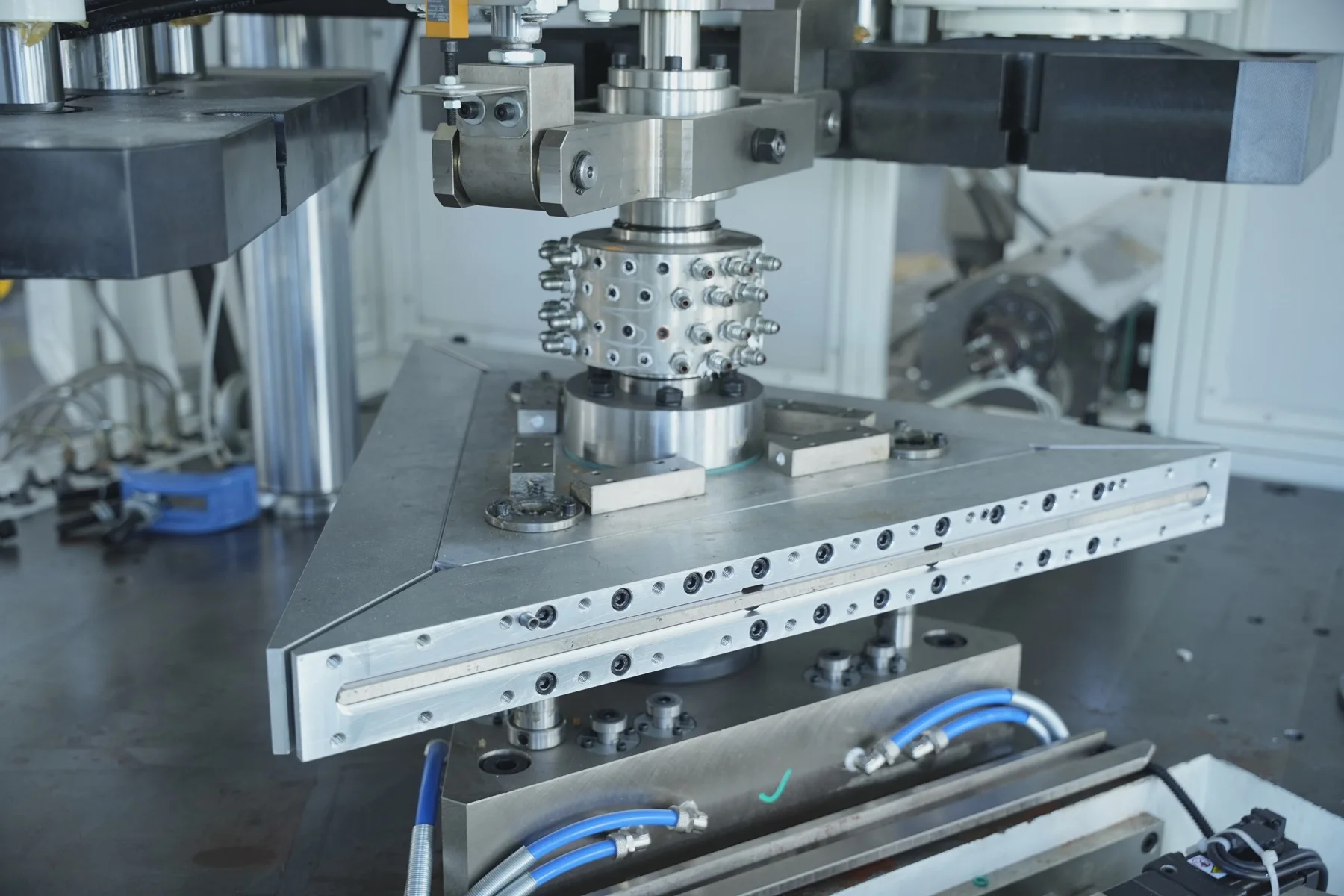

Rotary Table
三工位转台
注塑、吹塑、脱模三工位连续衔接，定位精准、节拍稳定。
精准定位节拍稳定

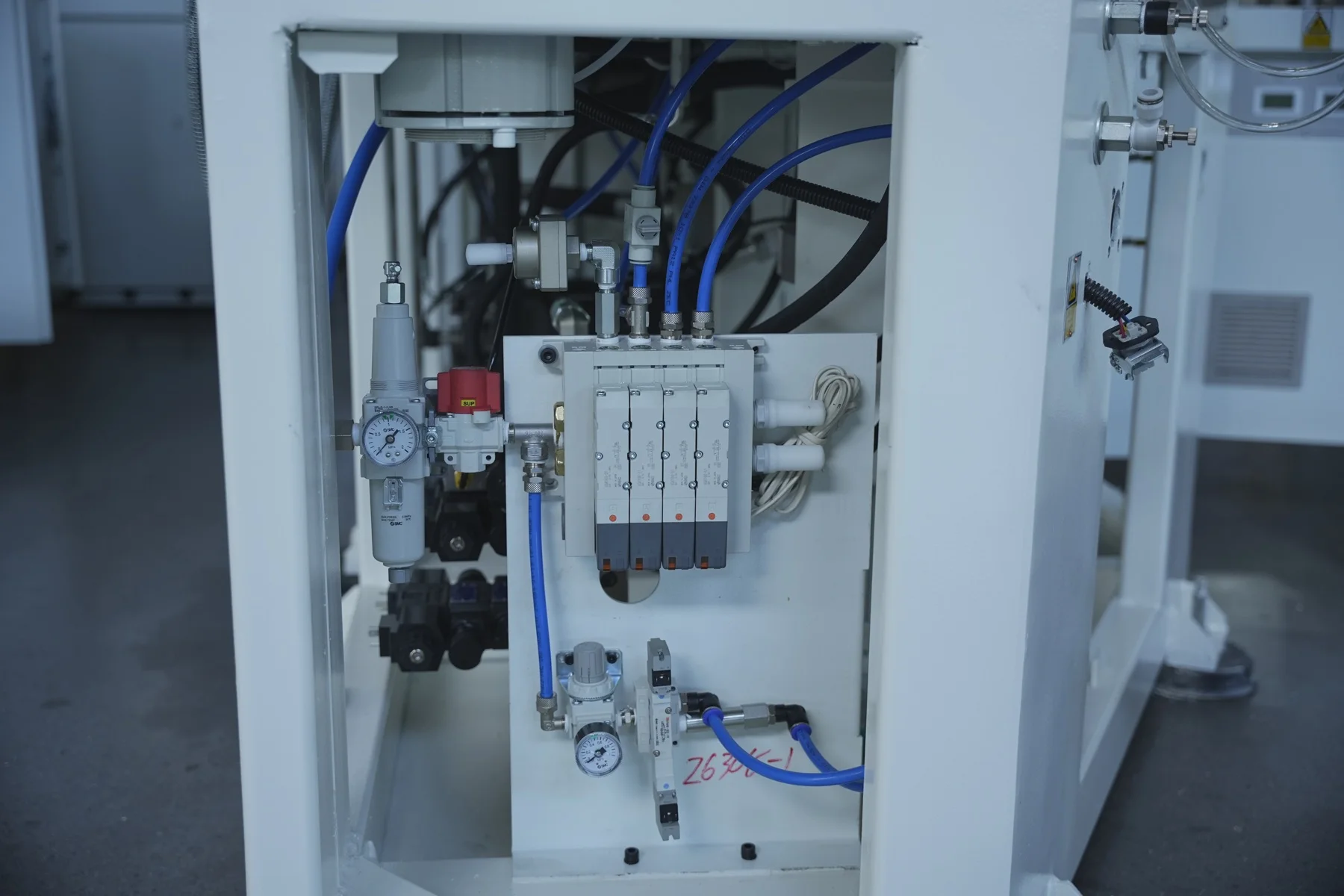

Blow Valve Unit
吹气阀组
集中管理吹气回路，响应迅速并保持成型压力稳定。
高响应压力稳定

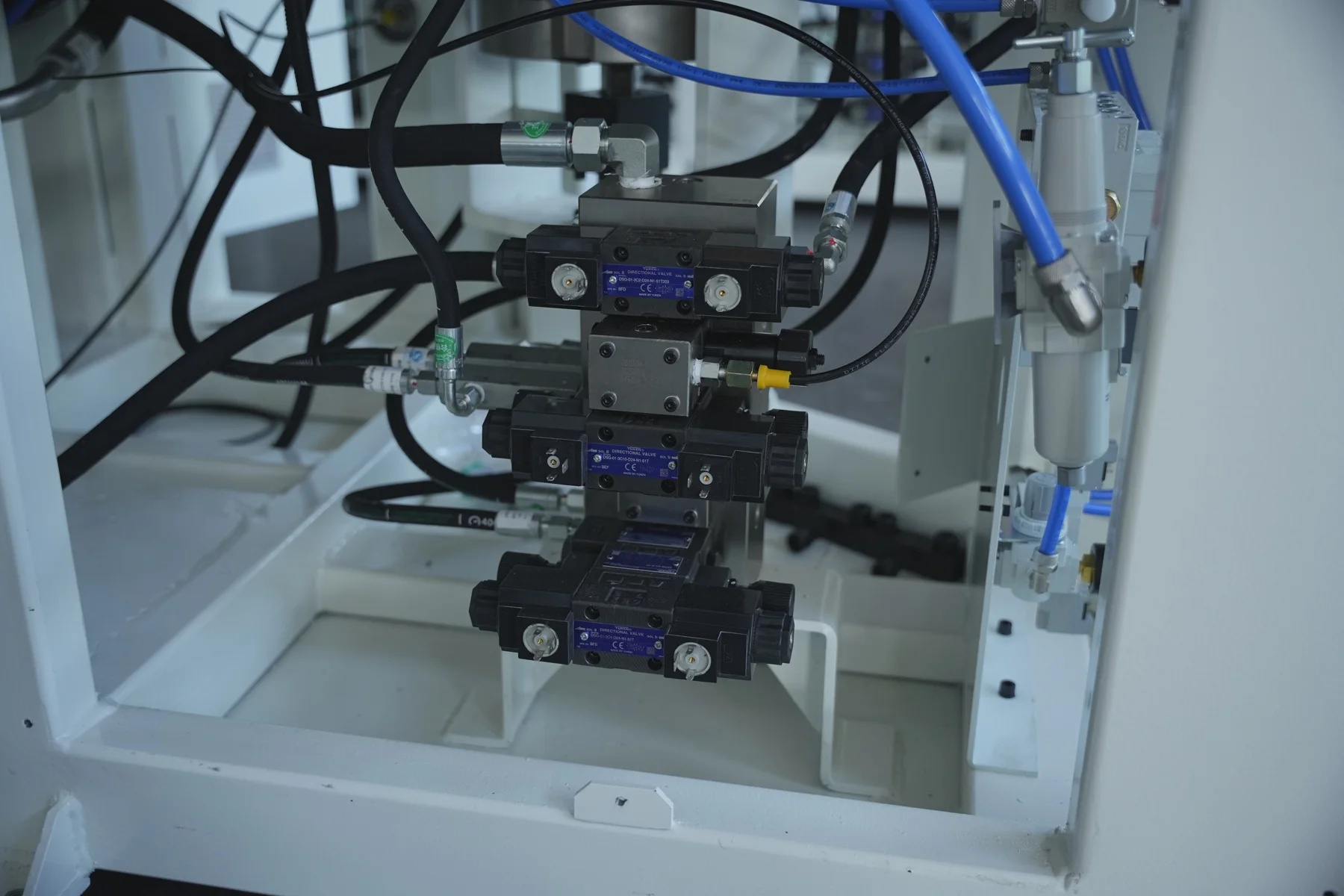

Hydraulic Valve Unit
液压阀组
电液伺服协同控制，兼顾动作响应、低噪音与能耗表现。
伺服协同低噪节能

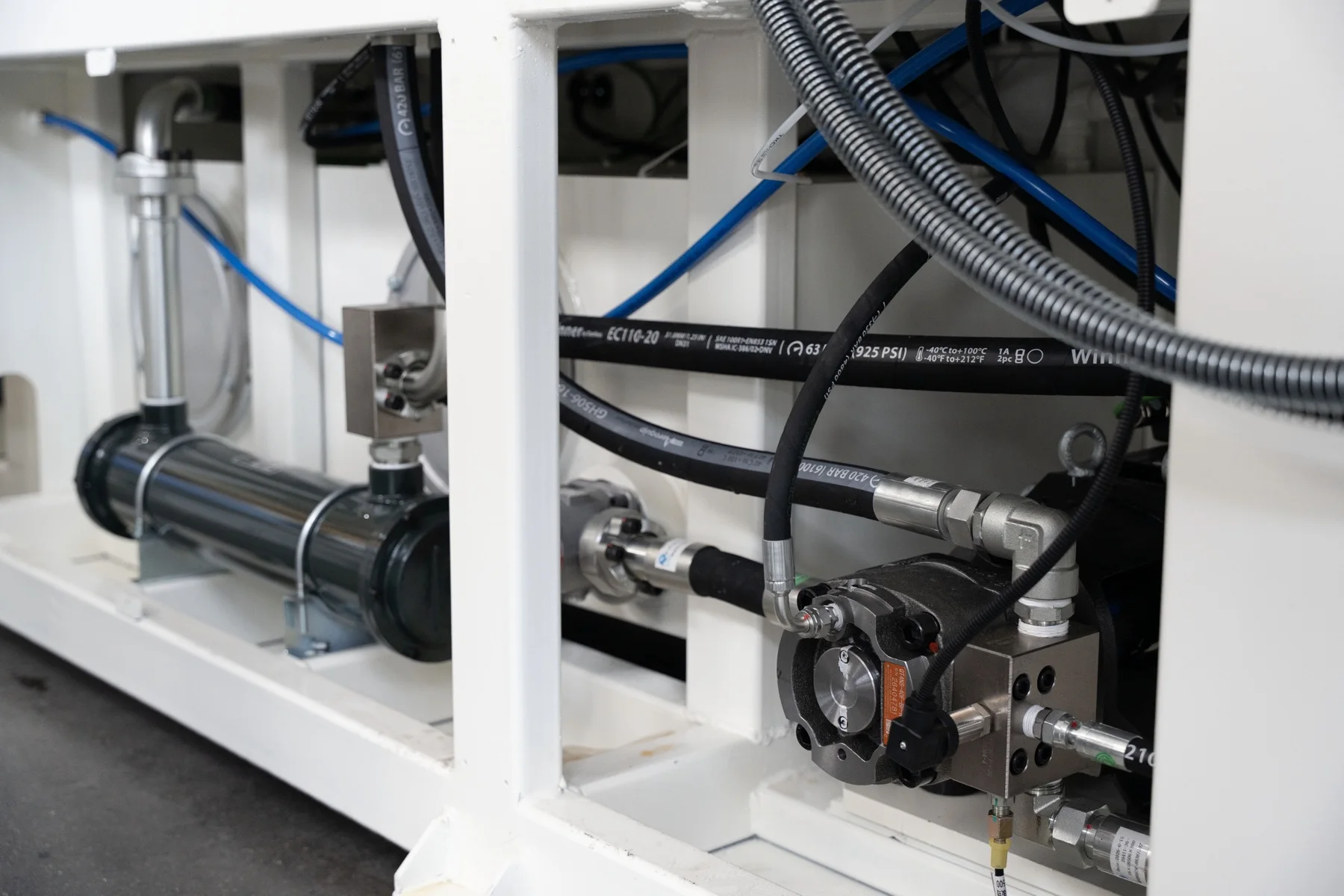

Hydraulic Cylinder
液压油缸
结构紧凑、动作平稳，为连续生产提供可靠动力输出。
平稳输出结构紧凑

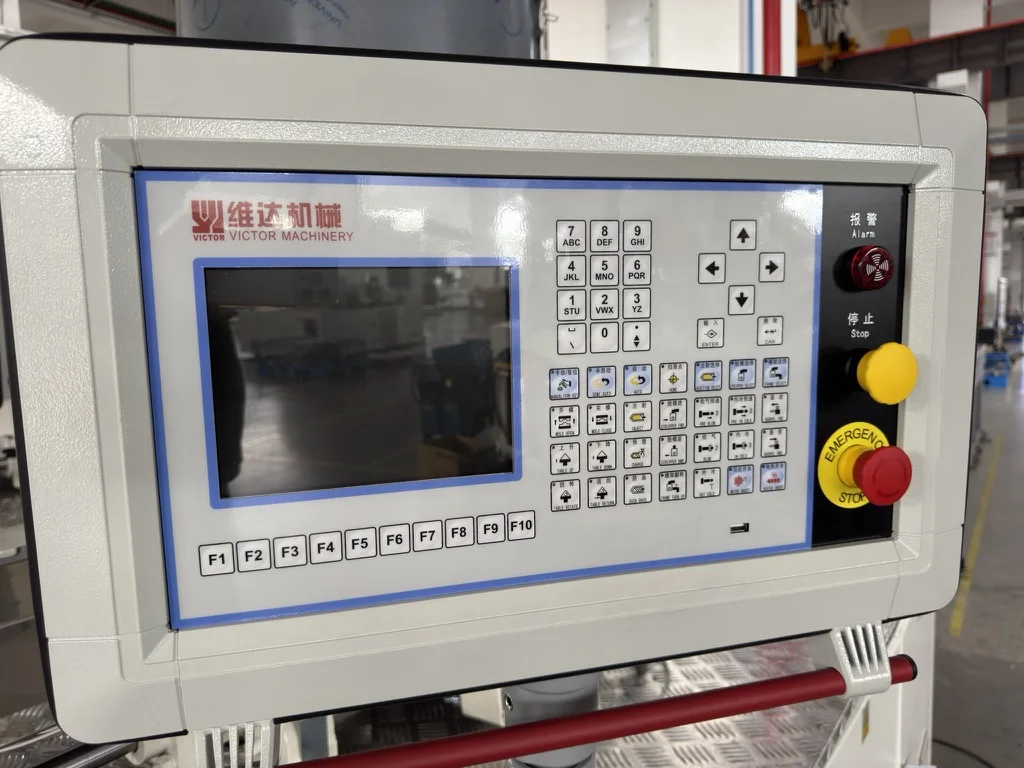

PLC Control
PLC 控制系统
工艺参数集中设置，操作直观，方便换模、调试与故障诊断。
精准控制快速诊断

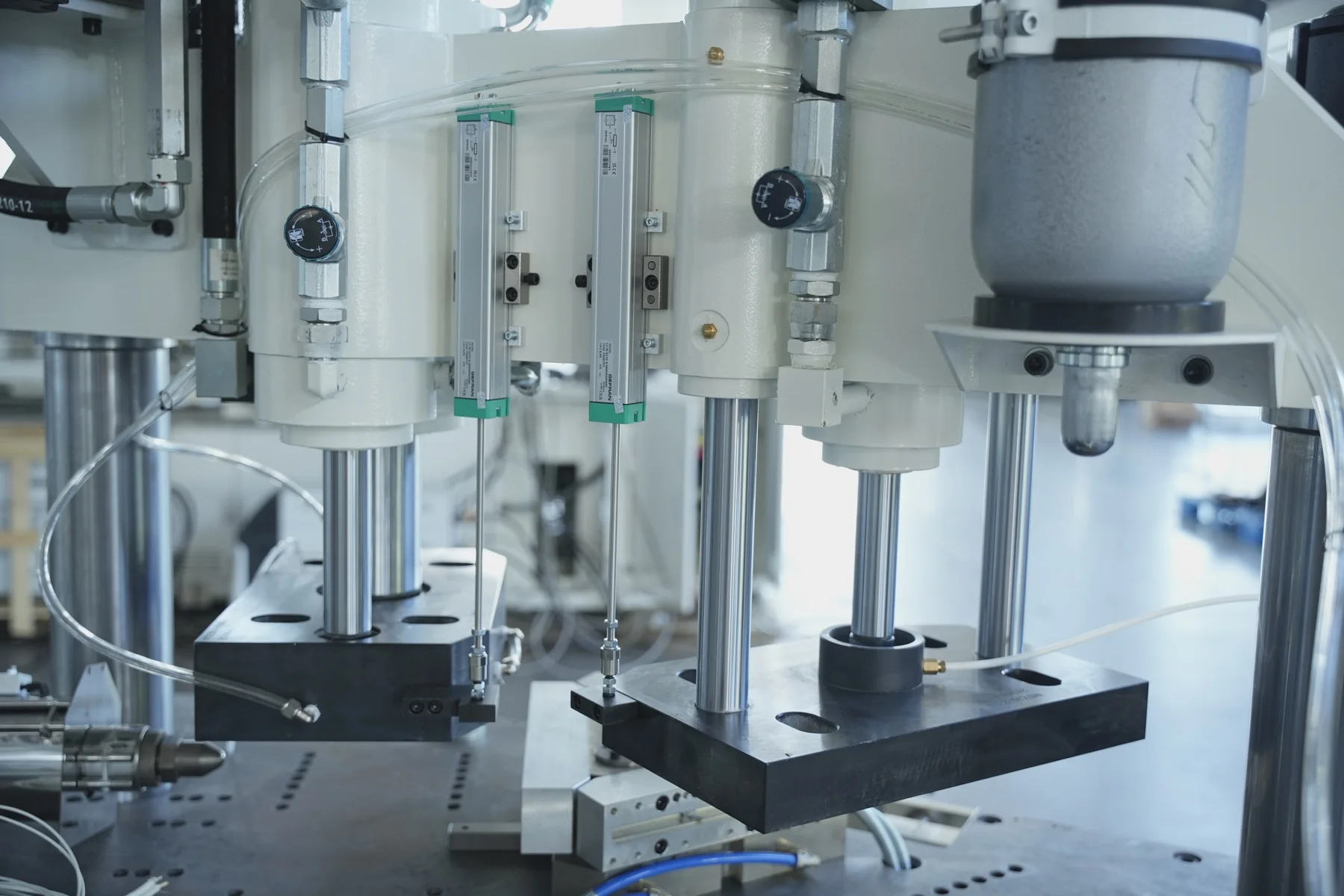

Clamping System
锁模系统
双缸平衡锁模，快速开合模并保持受力均匀。
受力均匀快速锁模

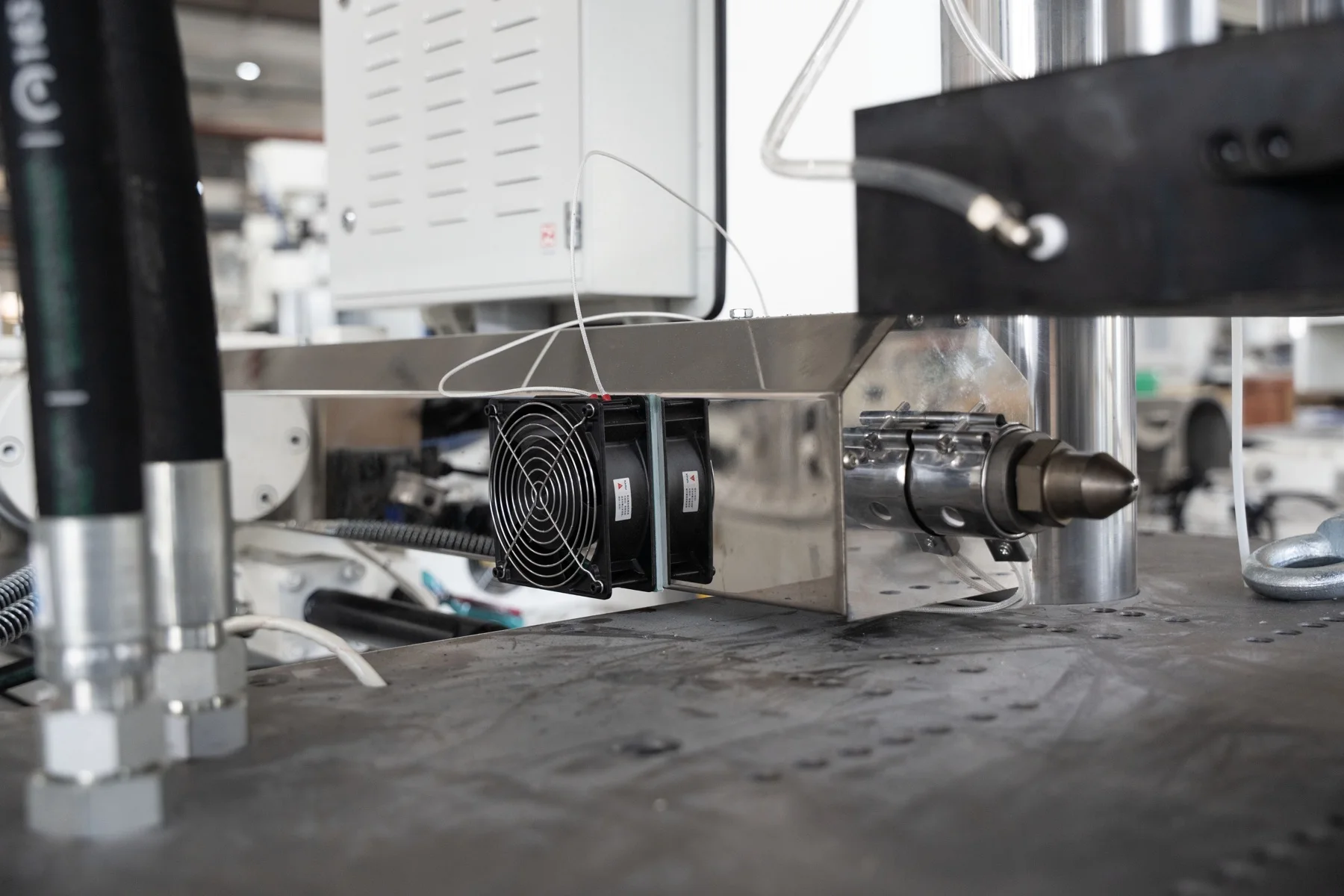

Injection Screw
注射螺杆
优化螺杆与射台结构，提升塑化效率、耐磨性和注射一致性。
高效塑化耐磨稳定

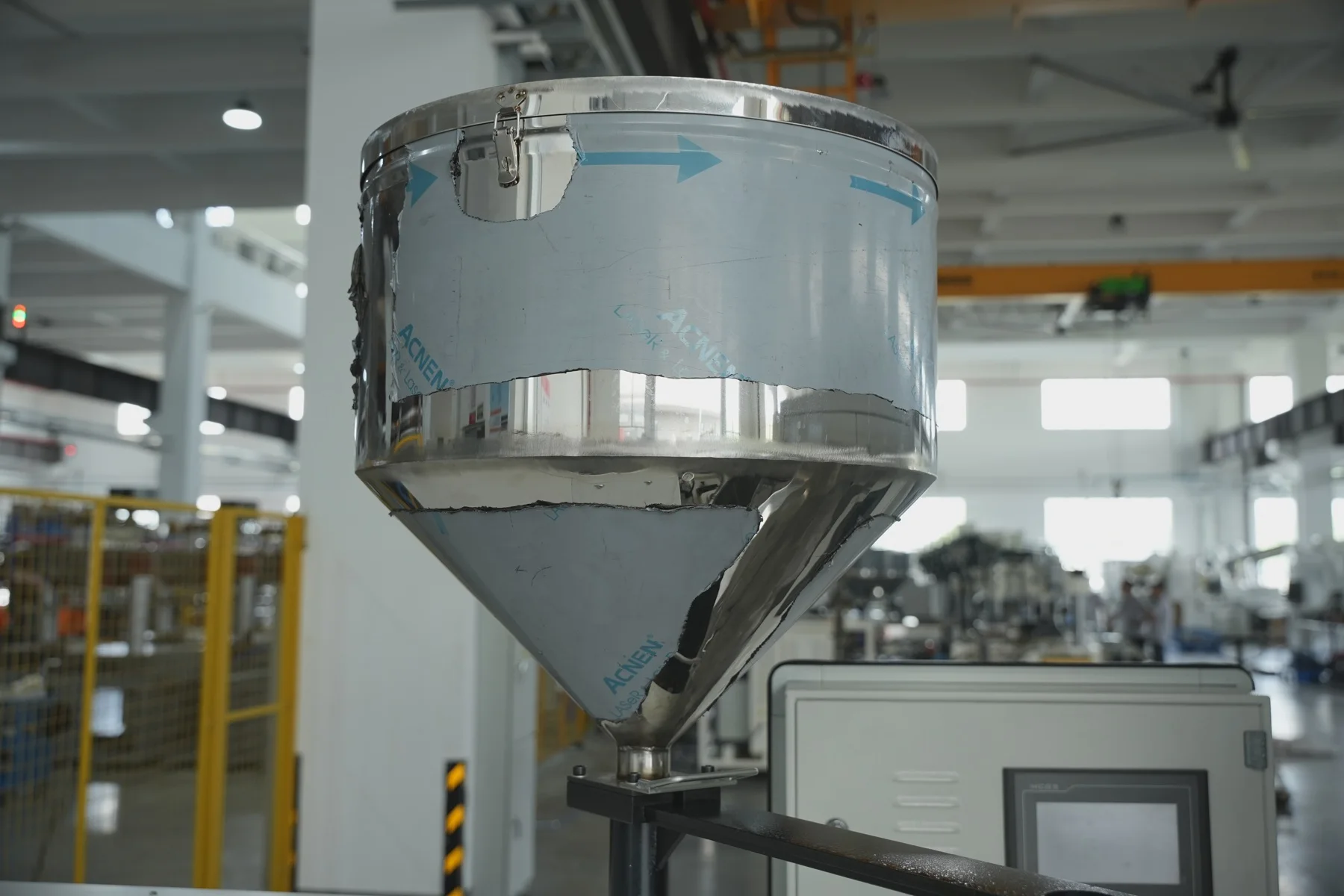

Material Hopper
不锈钢料斗
大容量不锈钢料斗稳定供料，结构坚固耐用，便于清洁与日常维护。
稳定供料易于清洁
APPLICATION SCENARIOS
应用场景
围绕不同包装行业的瓶型、材料与生产要求，匹配注吹设备、模具及自动化配置。
