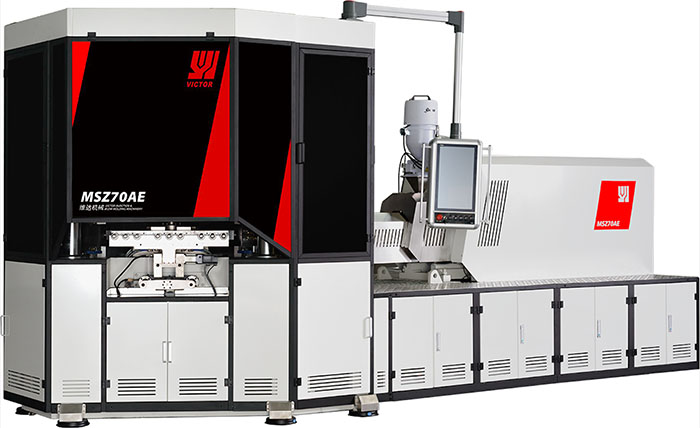

MSZ70AE 注吹中空成型机

江苏维达机械有限公司

技术特点

注、吹两工位全部采用三缸锁模结构,开合模速度快,生产周期短,效率高
伺服双油路液压驱动系统,控制精准,节能25%以上
三角横梁结构刚性高,稳定性好
直线导轨射台,阻力小,精度高
气动翻转,安全洁净
通用性强,可兼容MSZ60模具

选配

电预塑,可实现同步预塑
电动脱模翻转,节能洁净
电动回转,回转定位精度高

应用领域

江苏维达机械有限公司
药瓶
江苏维达机械有限公司
新冠测试容器
江苏维达机械有限公司
药用冲洗器
江苏维达机械有限公司
洗发水瓶
江苏维达机械有限公司

夹紧件

横梁双缸平衡锁模系统,快速开合模同时保证分布均匀

江苏维达机械有限公司

旋转机构

独特的旋转机构设计,并配备自动润滑系统,确保旋转精度始终如一。

江苏维达机械有限公司

注塑组件

替代高效塑化混合螺杆,优化注射单元,提高注射稳定性和精度

江苏维达机械有限公司

液压系统

配备电液伺服系统,机器运行平稳,噪音低,响应高,节能25%~45%

江苏维达机械有限公司

旋转机构

独特的旋转机构设计,并配备自动润滑系统,确保旋转精度始终如一。

加工原理

注塑吹瓶机是一种特殊设计的带有旋转三工位分度器的机器,在进行注射后,坯料将被送到下吹工位,然后被剥离以进行下一步处理,如清洗或输送机所需的填充。 适用于PE, PP, PS, SAN, EVA, COC, PEEK, TPU PETG, PET等材质,瓶容量从lml-I000ml不等。lBM瓶口完美,瓶身厚度和重量严格,适用于医药、化妆品、家居、食品包装工业等高品质包装。

江苏维达机械有限公司

主要技术参数

注射机构UnitMSZ70AE
螺杆直径mm5055
螺杆长径比L/D23:123:1
最大注射容积cm3392475
最大注射量g372450
螺杆转速rpm10-300
机筒加热功率KW10.8
电热控制区Qty3+N
合模系统
注塑锁模力KN750
吹塑锁模力KN89
开合模行程mm140
塔台提升高度mm70
最大模板尺寸mm800×390
最小模具厚度mm280
模具加热功率KW6
脱模系统
脱模行程mm230
空运转时间sec2.1
制品尺寸范围
制品容积ml5-800
制品高度mm≤200
制品直径mm≤100
其它
压缩空气压力Mpa1
压缩空气排量m3/mm≥0.8
冷却水流量m3/h5
额定总功率 (含模具加热)KW73.8
设备尺寸M5.02×1.95×2.49
设备净重ton9.3
